OpenBuildings Designer
Piattaforma BIM Multidisciplinare
Completa di tutti gli strumenti per la progettazione Architettonica, Strutturale, Impiantistica ed Elettrica
OpenBuildings Designer 2024.2 (24.00.02.xx) aggiorna la versione precedente di OpenBuildings 2024 installata.
MicroStation 2024.2 integrato
Include gli aggiornamenti di MicroStation 2024.2.
Miglioramenti alla sicurezza
Questa versione include anche gli ultimi miglioramenti alla sicurezza per OpenBuildings Designer™ e MicroStation. I dettagli sono disponibili nella pagina degli avvisi, accessibile dal Trust Center all’indirizzo: https://www.bentley.com/trust-center.
Strumento potenziato per il dimensionamento dei sistemi di tubazioni
Lo strumento per il dimensionamento dei sistemi di tubazioni di OpenBuildings Designer offre ai professionisti un approccio rivoluzionario alla progettazione di sistemi di tubazioni efficienti in una vasta gamma di applicazioni. Progettato per rispondere alle esigenze di progetti edilizi e infrastrutturali moderni, ora è completamente integrato con funzionalità avanzate che garantiscono precisione, facilità e flessibilità in ogni fase del progetto.
Lo strumento è stato specificamente progettato per cinque sistemi di tubazioni fondamentali:
Sistema di acqua fredda
Sistema di acqua calda
Sistema di riscaldamento
Sistema di raffreddamento
Sistema del gas
Ogni disciplina utilizza algoritmi di dimensionamento basati sugli autorevoli standard CIBSE, assicurando che ogni calcolo sia conforme alle migliori pratiche e alle linee guida tecniche. Con queste capacità predefinite, la soluzione di OpenBuildings Designer semplifica la complessità del dimensionamento delle tubazioni nei servizi edilizi, consentendo ai professionisti di concentrarsi sulla qualità del progetto anziché sui calcoli manuali.
Lo strumento di dimensionamento si basa sull’affidabile applicazione Hevacomp, utilizzata da anni. Ora, grazie alle innovazioni di OpenBuildings Designer, offre funzionalità di posizionamento delle tubazioni sia in linea singola che in 3D:
Posizionamento in linea singola: ideale per progetti preliminari e pianificazione concettuale. Permette un posizionamento rapido e preciso. Dopo i calcoli, il modello in linea singola può essere convertito in 3D con un solo clic tramite la funzione “Promuovi a 3D”.
Posizionamento in 3D: consente un’esperienza immersiva di progettazione, con una rappresentazione più realistica del layout. Permette di visualizzare relazioni spaziali, individuare conflitti e ottimizzare il sistema con maggiore precisione.
Con queste funzionalità, OpenBuildings Designer consente l’accesso e la modifica di ogni fase del progetto nello stesso strumento, offrendo un livello di controllo e flessibilità senza pari.
Efficienza e velocità: riduci significativamente i tempi di progettazione eseguendo tutti i calcoli all’interno di un’unica applicazione, senza strumenti esterni.
Precisione e conformità: tutti i calcoli sono eseguiti secondo gli standard CIBSE.
Capacità di progettazione integrate: passa agevolmente tra rappresentazioni in linea singola e 3D, individuando tempestivamente eventuali problemi.
Ottimizzazione di costi e risorse: riduci gli errori e gli sprechi grazie a un dimensionamento preciso, mantenendo il progetto nei tempi e nei costi previsti.
Nell’ambito del continuo miglioramento della sicurezza, è stata aggiunta una funzionalità opzionale che consente di riattivare gli strumenti elettrici. Può essere abilitata durante l’installazione di OpenBuildings. Una volta attivata, gli strumenti elettrici saranno disponibili come nelle versioni precedenti.
L’usabilità e l’esperienza utente generale in OpenBuildings sono una priorità. Nella versione 2024.2 sono stati implementati i seguenti miglioramenti:
Produzione dei disegni:
Risultati migliorati in Print Organizer per la risimbolizzazione degli elementi strutturali in disegni dinamici e in cache.
Miglioramenti alla stampa in PDF tramite Pen Tables.
Miglioramento nel posizionamento e nella fedeltà delle annotazioni.
Maggiore coerenza nella visibilità dei bordi visibili, dei livelli salvati e delle viste nei disegni.
Miglioramenti generali:
Miglioramenti nella gestione di Family e Parts durante modifiche a solidi, smart solid e celle parametriche.
Migliore integrazione delle celle parametriche con il sistema Datagroup.
Supporto per Office a 64 e 32 bit per la generazione di report sulle quantità strutturali tramite fogli di calcolo.
Le strutture offshore possono essere importate in OpenBuildings Designer tramite import/export ISM.
Miglioramenti all’esportazione in formato DWG.
Categoria/BIM
OpenBuildings Designer (ex AECOSim) di Bentley Systems è una piattaforma BIM (Building Information Modeling) che permette di affrontare in modo semplice ed efficiente ogni tipologia di progetto. Dall’edifico alla infrastruttura OpenBuildings supporta la progettazione architettonica, strutturale, HVAC e Piping.
OpenBuildings Designer è una suite di software che include Generative Components, applicazione di design generativo per creare infinite soluzioni progettuali da nodi prestabiliti; Energy Simulator per la simulazione delle prestazioni energetiche degli edifici.
OpenBuildings Designer è altamente interoperabile con tutte le applicazioni Bentley nonché Revit, ArchiCAD, Allplan grazie alla sua perfetta integrazione di dati nei formati *.RFA e *.IFC.
Progetta e visualizza edifici di qualsiasi dimensione, forma e complessità e valuta varie alternative di progettazione.
Dettaglia e documenta i tuoi progetti, produci report affidabili e condividi facilmente le informazioni.
Prendi decisioni di progettazione informate simulando e valutando le prestazioni dei sistemi edilizi del mondo reale.
Vue render, georeferenziazione, modellazione parametrica e tutte le altre funzionalità di MicroStation.

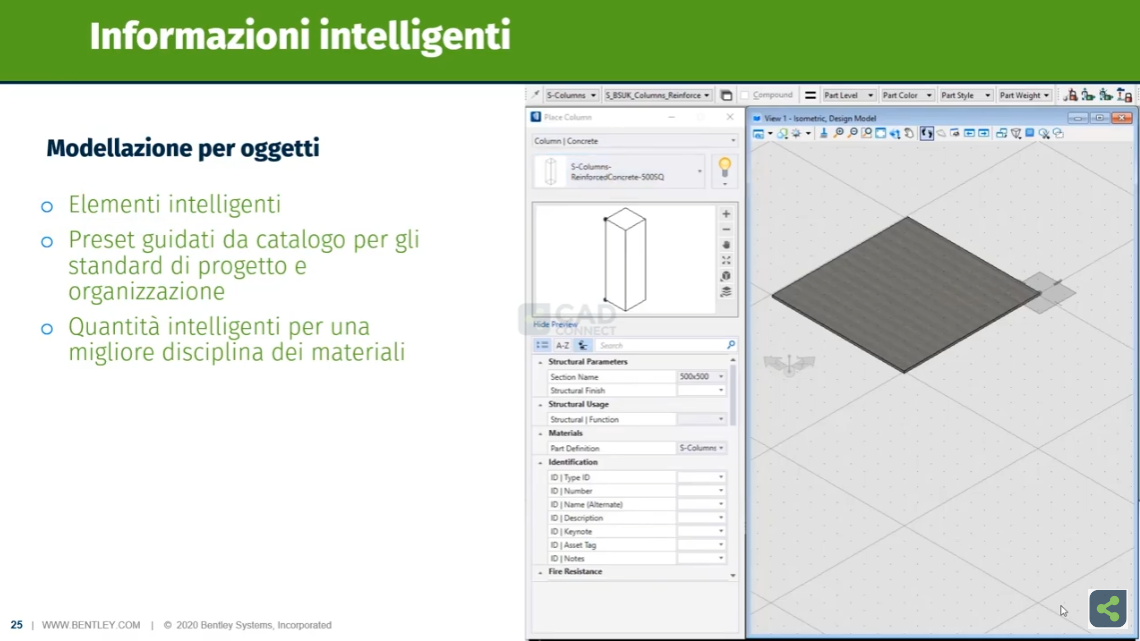

INFORMAZIONI INTELLIGENTI (Video 0:39 )
OpenBuildings fornisce una vasta libreria di elementi intelligenti, in grado di adattarsi in base a parametri di dimensionamento e di posizionamento, con preset guidati da catalogo per gli standard di progetto e organizzazione.

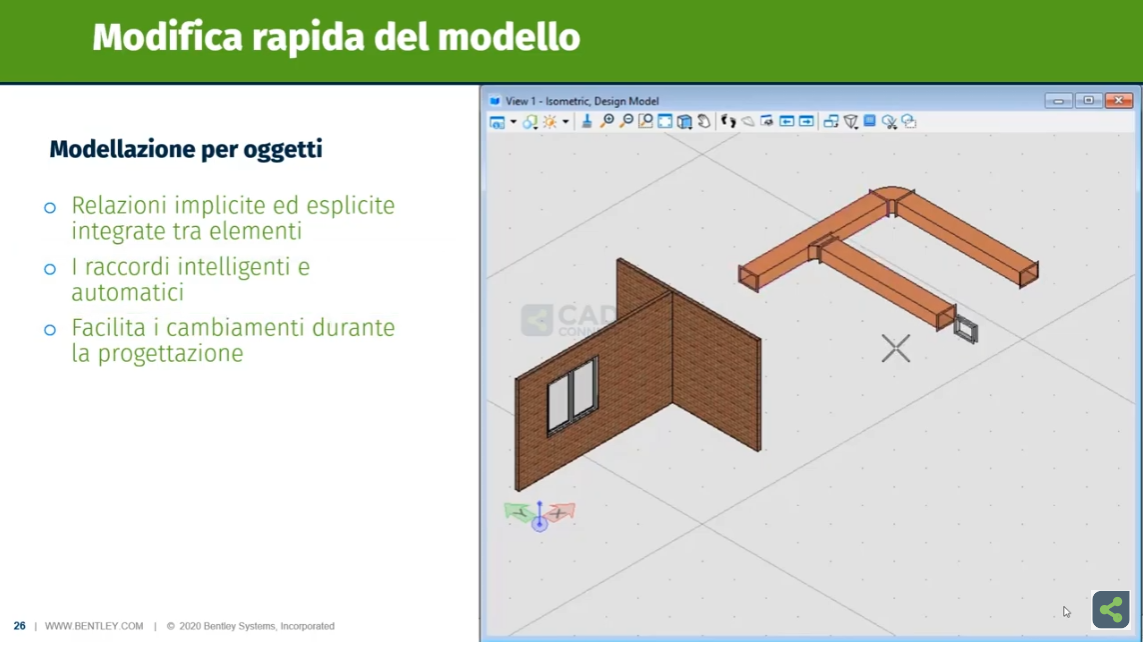

MODIFICA RAPIDA DEL MODELLO (Video 0:37)
Relazioni implicite ed esplicite integrate tra elementi gli elementi intelligenti si relazionano anche tra loro nel caso in cui sia previsto, nel caso di una finestra questa pratica un foro nel muro che la ospita, due muri connessi tra loro si adatteranno in base ai movimenti o alle estensioni apportate all’uno o all’altro elemento.

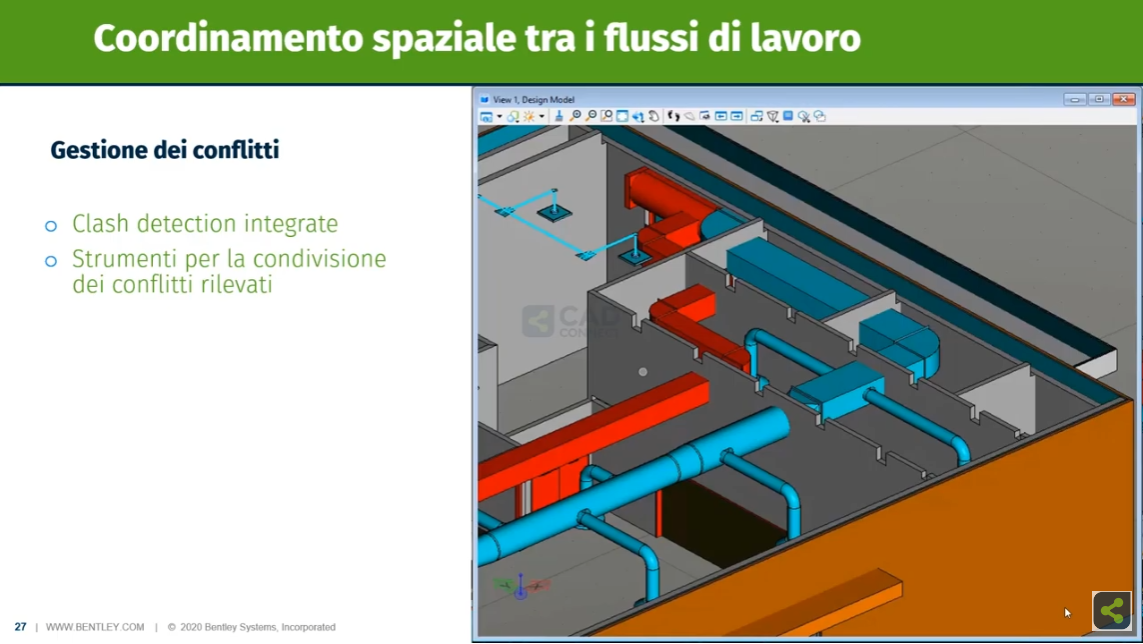

COORDINAMENTO (Video 0:31)
Le funzioni Clash Detection e Aperture automatiche consentono di analizzare il modello, evidenziare il singolo conflitto e risolverlo apportando modifiche al modello in base a regole prestabilite.

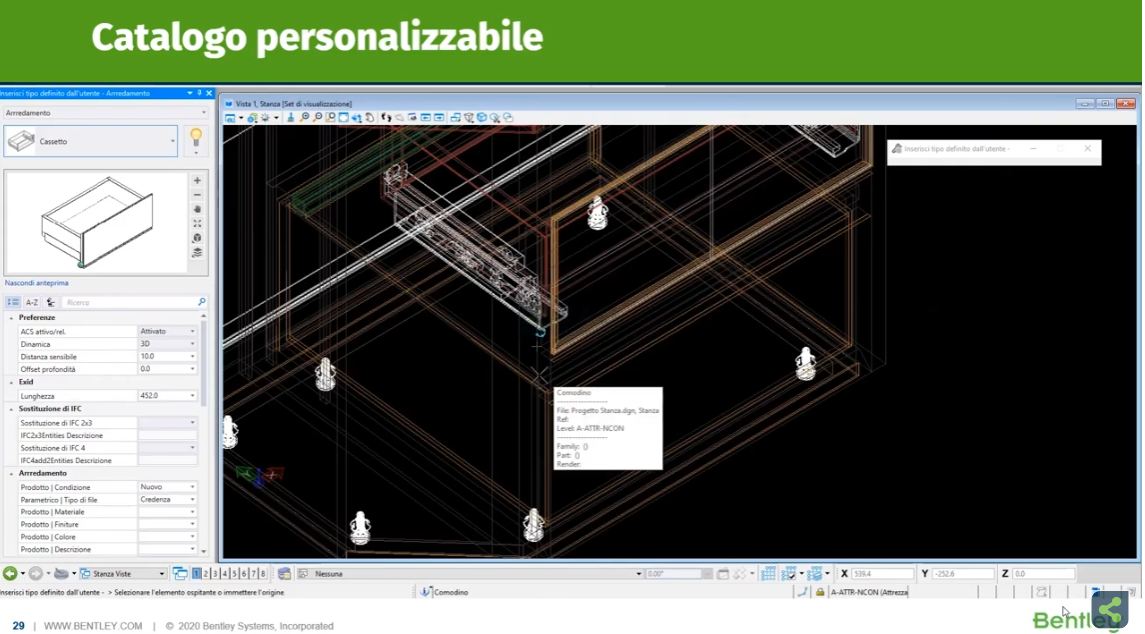

CATALOGO PERSONALIZZABILE (Video 1:17)
Nel video vedrai un esempio di interior design creato direttamente da oggetti di catalogo personalizzati, restituiti in una reportistica dettagliata.

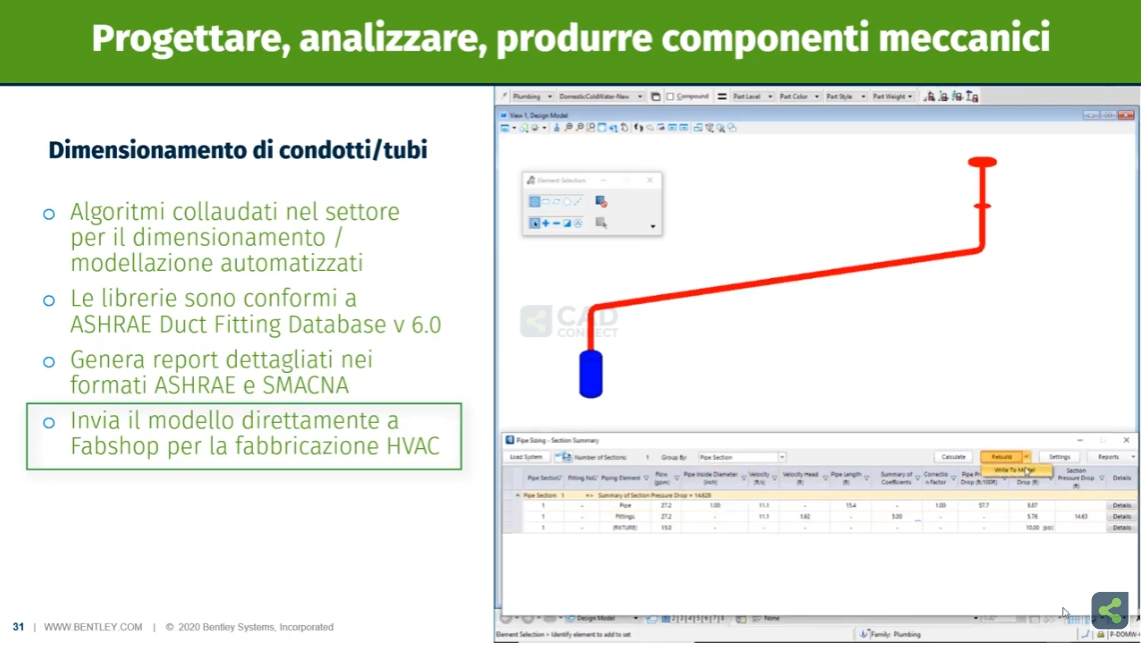

IMPIANTI (Video 0:34)
OpenBuildings offre sistemi di dimensionamento preventivo,, analisi e correzione post modellazione
Le sue librerie sono conformi ai principali standard internazionali di conseguenza anche la reportistica soddisfa tali requisiti.re

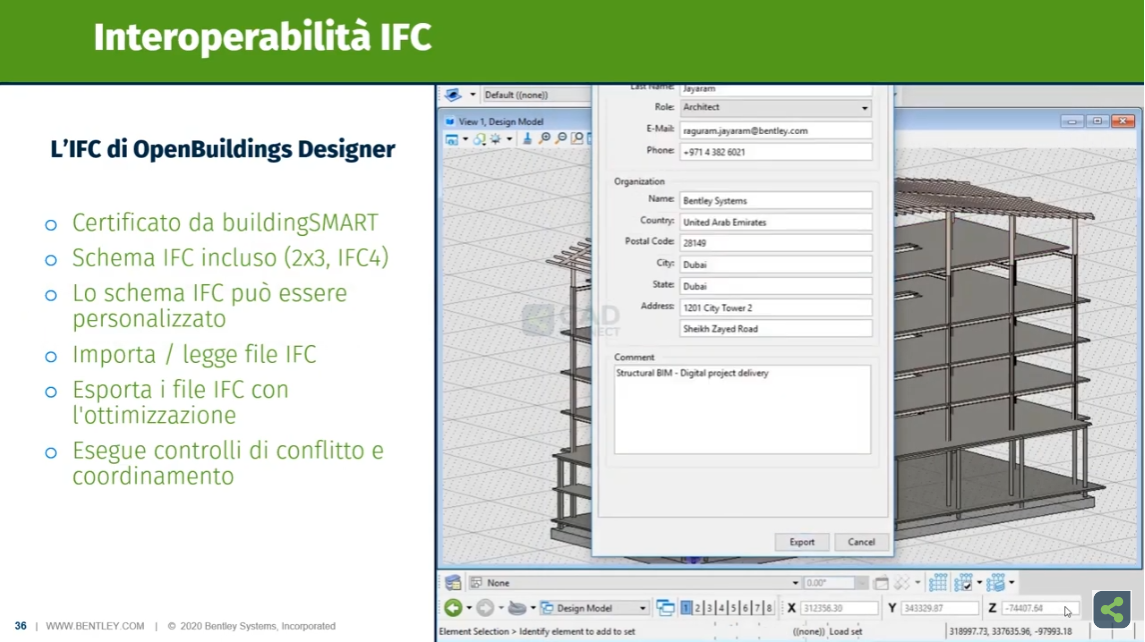

INTEROPERABILITÀ IFC (Video 0:48)
Bentley ha sviluppato nuovi standard di condivisione in ambito BIM ma ha curato particolarmente anche il flusso dati con classificazione IFC
OpenBuildings Designer supporta tutti gli standard IFC in vigore.

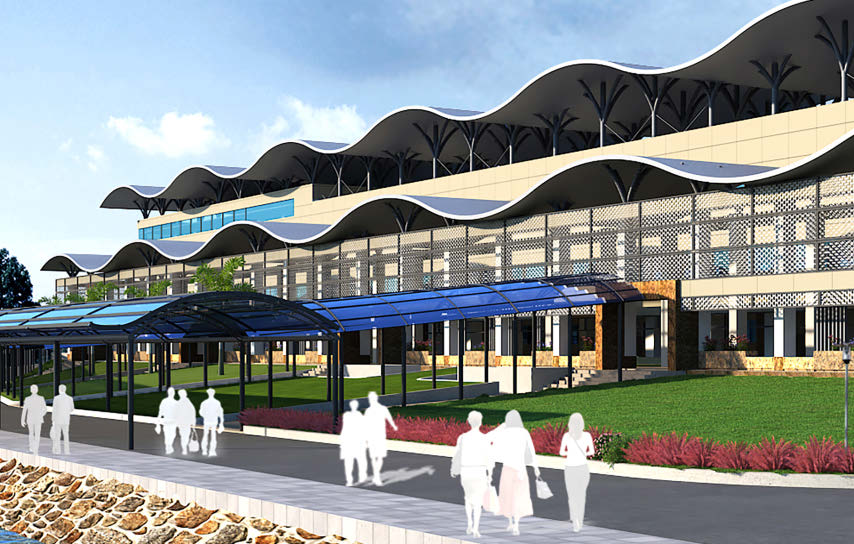

Bangladesh Regional Waterway Transport Project 1 – Shasanghat (New Dhaka) IWT Terminal
Voyants Solutions Private Limited | Dhaka-Shasanghat, Narayanganj, Chandpur, and Barisal; Bangladesh
Mentre il Bangladesh ha registrato una crescita nel trasporto passeggeri, il sistema di trasporto per vie navigabili interne (IWT) necessitava di miglioramenti per trasportare in modo efficiente 157 milioni di passeggeri all’anno e ridurre i colli di bottiglia del traffico.
L’organizzazione voleva anche migliorare la propria infrastruttura per stare al passo con gli standard internazionali. Pertanto, Voyants Solutions è stata incaricata di sviluppare quattro principali terminali IWT per fornire un sistema di trasporto ecologico a basso costo. L’ambito del progetto comprendeva valutazioni del traffico per i prossimi 20 anni, studi di fattibilità, progettazione e direzione lavori. Con i principali terminal che incorporavano elementi sia terrestri che marini previsti per le città di tutto il paese, avevano bisogno di migliorare la collaborazione per raggiungere l’obiettivo di completamento del progetto di 30 giorni del cliente.
Con ProjectWise, Voyants Solutions ha monitorato rilievi topografici, rilievi sul traffico e analisi geotecniche per trasferirli nella piattaforma di progettazione. OpenBuildings Designer e STAAD hanno contribuito a sviluppare il design dell’architettura e della struttura, con l’interoperabilità tra le due applicazioni che ha facilitato la creazione di un forte design visivo che ha aiutato tutti i collaboratori a comprendere l’ambito del progetto. Hanno completato la formulazione iniziale del progetto in circa una settimana, lasciando solo 21 giorni per il progetto dettagliato. Utilizzando le applicazioni Bentley, hanno presentato il progetto completato in 18 giorni, tre giorni prima del previsto, con un team di otto persone invece dei soliti 15. Le applicazioni hanno aumentato il ROI del 50%. I modelli 3D utilizzati per la progettazione verranno convertiti in modelli 4D per semplificare e gestire la costruzione.
Playbook del progetto: OpenBuildings, ProjectWise, STAAD.

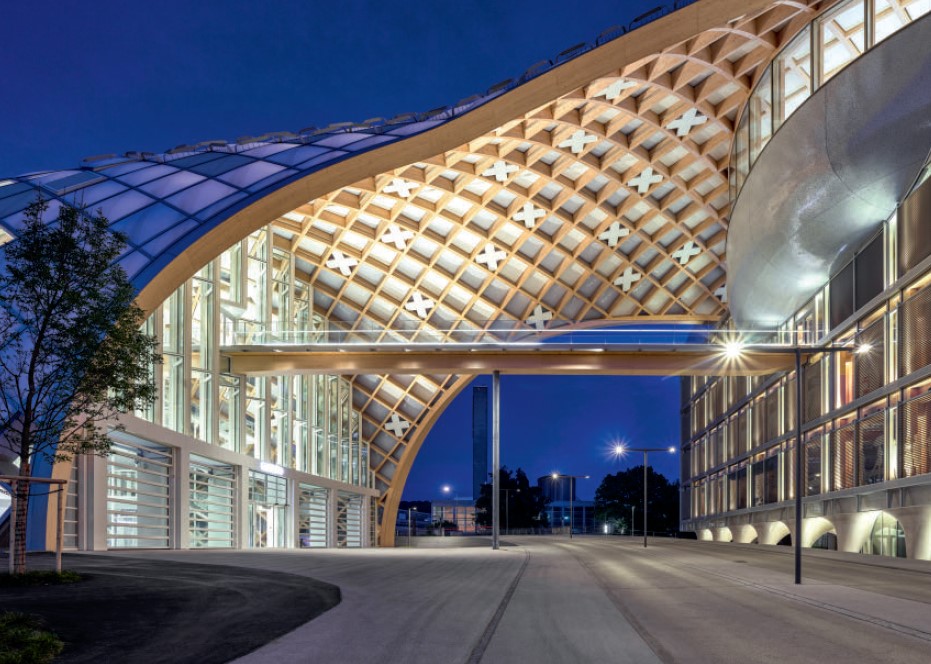

Swatch Headquarters
Swatch Ltd (building owner), Shigeru Ban (architect), Itten+Brechbühl AG (local architect) | Biel, Bern, Switzerland
Swatch ha creato la sua sede con un design stellare che riflette
l’innovazione dell’azienda, pur mantenendo la sostenibilità e rispettando i requisiti ambientali. Hanno incaricato Itten+Brechbühl della realizzazione complessiva e della direzione dei lavori del complesso edificio per uffici. Durante il progetto sono state prese in considerazione e testate numerose applicazioni CAD. Infine, il progetto potrebbe essere implementato rispettando i costi e la qualità previsti, consentendo anche una stretta collaborazione con l’architetto.
Utilizzando MicroStation, il team ha potuto gestire il coordinamento dell’intera progettazione 3D della facciata, che comprendeva 4.600 singoli elementi portanti in legno e 2.800 singoli elementi di facciata in un file da 300 gigabyte. Il software Bentley ha fornito piena compatibilità con altre applicazioni CAD per un coordinamento più semplice, che ha migliorato la visualizzazione, la qualità e il processo decisionale. Sono stati anche in grado di progettare in modo efficace il guscio esterno proposto in legno, vetro e cuscini d’aria. L’edificio a basso consumo energetico ridurrà l’impronta di carbonio di Swatch.
Playbook del progetto: MicroStation, OpenBuildings

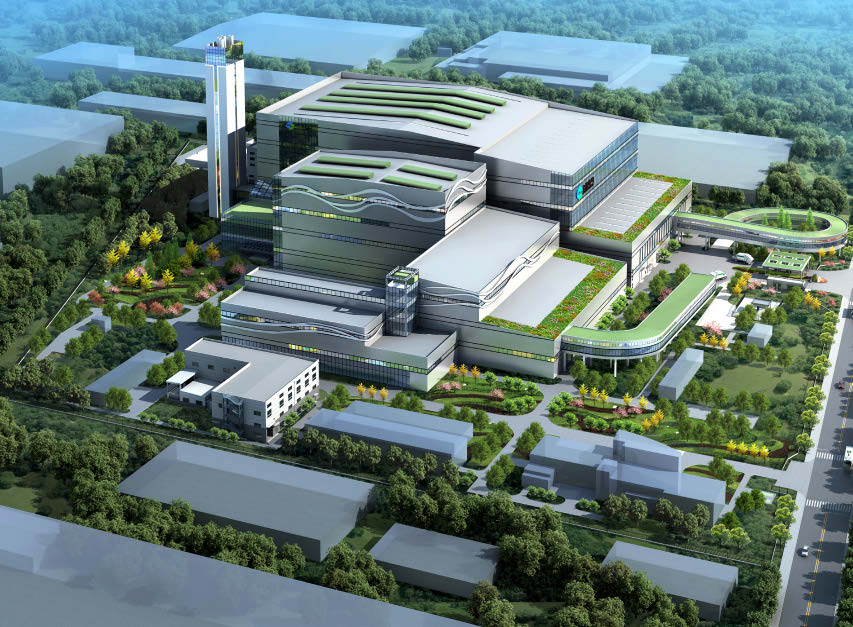

Shanghai Electric Environmental Protection Group Technology Renovation and Expansion Project for Nantong Thermoelectric Waste Incineration
Shanghai Institute of Mechanical and Electrical Engineering Co., Ltd. | Nantong, Jiangsu, China
L’Istituto di ingegneria meccanica ed elettrica di Shanghai ha dovuto costruire tre nuove linee di trattamento delle griglie meccaniche per l’incenerimento dei rifiuti senza interrompere i processi dell’impianto. Poiché la costruzione doveva avvenire nello stabilimento originale, lo spazio era limitato. Pertanto, la disposizione delle apparecchiature, dei tubi e della struttura complessiva doveva essere compatta e priva di interferenze. Tuttavia, i metodi tradizionali avrebbero portato alla rielaborazione in loco di un progetto così complicato, quindi l’Istituto di ingegneria meccanica ed elettrica di Shanghai ha capito che era necessario adottare processi BIM 3D.
Il team ha progettato in collaborazione il progetto con oltre 10 discipline per ridurre le dimensioni della struttura, migliorandone al tempo stesso la qualità, con il software Bentley.
Lo Shanghai Institute of Mechanical and Electrical Engineering ha risparmiato 2,4 milioni di CNY in costi di manodopera e materiale per tubazioni evitando più di 600 scontri con OpenPlant Modeler. Hanno implementato la tecnologia del gemello digitale per migliorare la gestione, facilitare la condivisione delle informazioni e risparmiare tempo e denaro.
Playbook del progetto: AssetWise, AutoPIPE, iModelHub, OpenBuildings, OpenPlant, ProSteel
HS2 Main Works Civils Contract
Skanska-Costain-STRABAG Joint Venture | London, England, United Kingdom
High Speed 2 (HS2) è il progetto ferroviario ad alta velocità del Regno Unito da 100 miliardi di sterline. Skanska, Costain e STRABAG JV (SCS) sono state incaricate di fornire elementi civili, inclusi tunnel, pozzi di ventilazione, portali e ponti, per i primi 26 chilometri del progetto. Si sono resi conto che lo schema complesso, combinato con la quantità di dati e le molteplici organizzazioni e membri del team coinvolti in questo complesso progetto, richiedeva una tecnologia completa per integrare i membri del team e automatizzare e integrare i domini GIS e BIM.
Riconoscendo i problemi di interoperabilità coinvolti, hanno scelto OpenBuildings Designer per l’input del modello 3D, ProjectWise come piattaforma comune per l’archiviazione e l’estrazione di modelli per la conversione in un formato GIS 3D e iModelHub per fornire un primo passo per colmare il divario tra questi due domini. Un gemello digitale automatizza e collega i dati provenienti da fonti diverse per migliorare l’efficienza del flusso di lavoro fino a otto volte e creare le basi per le operazioni dell’intero ciclo di vita delle risorse e la gestione della manutenzione utilizzando i dati dei sensori intelligenti e della tecnologia Internet of Things.
Playbook del progetto: iModelHub, OpenBuildings Designer, SINCRO 4D
CAD CONNECT
Blumenau, SC, Brasil
CAD Connect è stato incaricato di progettare un edificio residenziale da 1,25 milioni di BRL a Santa Catarina, in Brasile. Il sito, tuttavia, presentava molteplici difficoltà tecniche a causa dei ripidi pendii in più direzioni e delle fitte coperture vegetali. Volevano utilizzare le mesh della realtà per superare le sfide, ma per le loro prime mesh della realtà hanno utilizzato altre applicazioni che si sono rivelate non credibili. CAD Connect si è reso conto che era necessario utilizzare applicazioni più potenti per avere successo.
CAD Connect si è rivolto a OpenBuildings per posizionare il modello dell’edificio utilizzando precise coordinate geografiche. L’utilizzo dell’applicazione ha permesso loro di completare le revisioni della modellazione utilizzando gli standard più elevati, oltre a produrre rendering statici di alta qualità. Con il progetto completo, hanno limitato in modo significativo le operazioni di movimento terra e hanno preservato la maggior parte del terreno possibile. CAD Connect ha evitato costi di costruzione a sorpresa e ha consentito al cliente di risparmiare 39.000 BRL in costi di contenimento e 30.000 BRL nei costi di movimento terra.
Playbook del progetto: ContextCapture, OpenBuildings
Il BIM è una materia molto vasta ma se ciascun operatore potesse focalizzarsi solo sulle direttive e regole in cui è coinvolto, il BIM diventa di facile comprensione e attuazione.
CAD Connect vi può guidare in questa fase di adozione BIM con un percorso specifico ritagliato sulle vostre esigenze.
Il potenziamento del nuovo sistema Autostrada e Tangenziale si colloca tra le infrastrutture complesse che hanno richiesto l’adeguamento e la realizzazione ex novo di numerosi manufatti di natura diversa lungo lo sviluppo del suo tracciato, tra cui la Galleria artificiale fonica San Donnino che rappresenta, insieme al nuovo Ponte sul fiume Reno, l’opera di maggiore rilievo e importanza di tutto il progetto.
OpenBuildings Designer giunge alla 10a versione con importanti novità che verranno approfondite in un prossimo ciclo di articoli dedicati, ma riassumendo, le cose importanti da
Software di simulazione
in tempo reale.
Incluso con l’acquisto di una licenza perpetua in SELECT.
Cloud Bentley per la condivisione dei progetti con il team di lavoro
Incluso con l’acquisto di una licenza perpetua in SELECT.
