Di seguito sono riportate le indicazioni per l’utilizzo del plugin.

1. Installare il plug-in Revit

2. Dovrai impostare la vista 3D in base a come desideri esportarla (ad esempio nascondere gli oggetti indesiderati), come faresti con l’esportazione DWF/DWFX.

3. In Revit, selezionare Componenti aggiuntivi>SYNCHRO>Impostazioni di esportazione

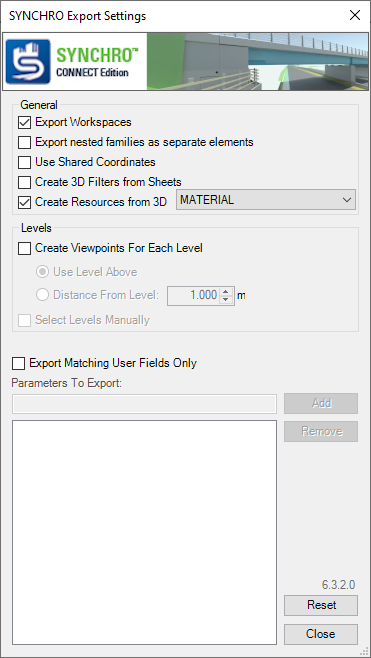

4. Viene visualizzata la finestra di dialogo Impostazioni. Scegli le opzioni rilevanti per il tuo progetto

Vedi video della procedura (in lingua inglese).

Export Workspaces: se selezionato, i locali di Revit vengono esportati come spazi di lavoro SYNCHRO; In caso contrario, nessuno spazio di lavoro verrà esportato
Export nested families as separate elements: se selezionato, le famiglie Revit nidificate verranno suddivise in singole famiglie.
Use shared coordinates: un progetto Revit memorizza le coordinate interne per tutti gli oggetti di un modello, note solo a quel particolare progetto. Se la posizione del modello di progetto deve essere nota ad altri modelli collegati, gli utenti devono utilizzare le coordinate di condivisione.
Create 3D Filters from Sheets: il plug-in ha la capacità di creare filtri 3D da fogli Revit; ad esempio: foglio funzionale creato dall’utente in Revit, che mostra solo i piani su un determinato livello dell’edificio. Creando un filtro 3D da quel foglio, l’utente avrà la possibilità di filtrare gli stessi oggetti in SYNCHRO PRO.
Create Resources from 3D: il plugin ha la possibilità di creare risorse da oggetti 3D e assegnarli a uno dei 4 tipi: attrezzatura, essere umano, posizione o materiale. Questa operazione può essere eseguita in questa fase o successivamente in SYNCHRO 4D Pro.

LIVELLI

Create Viewpoints For Each Level: se selezionato, crea punti di vista salvati in SYNCHRO per ogni livello in Revit. Ciascun punto di vista è definito da un piano di taglio sopra e sotto il livello. L’altezza del piano di taglio inferiore è definita dall’elevazione del livello particolare, mentre per il piano di taglio superiore sono disponibili due opzioni:
Use Level Above: se selezionato, verrà utilizzata l’elevazione del livello superiore successivo (non verrà aggiunto alcun piano di taglio univoco)
Distance From Level: se selezionato, il piano di taglio superiore avrà un offset specificato dal piano di taglio inferiore

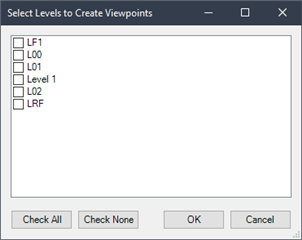

Select Levels Manually:  se selezionato, la finestra “Seleziona livelli per creare punti di vista” verrà visualizzata durante il processo di esportazione

Export Matching User Fields Only: se selezionato, tutti i nomi dei campi utente (parametro Revit) verranno confrontati con le stringhe presenti nella casella di riepilogo sottostante: se il nome contiene una qualsiasi delle stringhe dall’elenco (con distinzione tra maiuscole e minuscole), il campo utente può essere esportato; altrimenti viene ignorato; Se deselezionato, tutti i campi utente verranno esportati.
I pulsanti Casella di riepilogo, Casella di testo, Add e Remove sono abilitati se la casella di controllo Export Matching User Fields Only è abilitata. Per aggiungere una nuova stringa, inseriscila nella casella di testo in alto e premi Aggiungi. Per rimuovere una stringa, selezionarla all’interno della casella di riepilogo e premere Rimuovi. Tutte le stringhe immesse sono persistenti tra le esecuzioni di Revit.

5. Premere Close. Le impostazioni di esportazione vengono salvate per uso futuro.
